Watch how lithium ions and electrons move when a battery is discharging and charging. The anode is located on the left side of the battery. The cathode is on the right. Lithium ions move inside the battery between the two. Electrons go through an external circuit where their current can run a device, such as an electric car.
————————————–
https://www.universalis.fr/encyclopedie/stockage-de-l-energie-electrique/#DE200235
Dominique LARCHER, Mathieu MORCRETTE, Patrice SIMON, « STOCKAGE DE L’ÉNERGIE ÉLECTRIQUE ».
L’électricité, correspondant à la mise en mouvement d’électrons dans des matériaux conducteurs, est un vecteur énergétique qui permet de transporter de l’énergie entre une source (générateur) et un dispositif dédié à un usage. La spécificité de l’électricité est la multiplicité des services qu’elle peut rendre : à travers de nombreux dispositifs techniques, elle peut en effet aisément permettre de produire de la chaleur, du froid, de la lumière ou de la force motrice (grâce au moteur électrique). N’existant pas à l’état naturel sous une forme exploitable, l’électricité est une forme d’énergie dite « secondaire », c’est-à-dire issue de la transformation d’énergies primaires. Ces dernières peuvent être fossiles (pétrole, gaz, charbon), nucléaires ou renouvelables (provenant du rayonnement solaire, du vent, du cycle de l’eau, de la biomasse…). L’utilisation des énergies renouvelables pour produire de l’électricité constitue une alternative à notre schéma énergétique. Mais, contrairement aux ressources fossiles, l’électricité, qui n’a d’existence que si elle est utilisée, ne se stocke pas en tant que telle et doit être convertie en une autre forme d’énergie pour pouvoir être réutilisée plus tard. Si différents moyens de stockage existent, ils sont largement insuffisants pour répondre aux besoins croissants d’électricité dans le monde, ce qui constitue un défi important pour la recherche, l’innovation et le développement industriel. Les recherches dans ce domaine sont nombreuses, variées et fécondes.
————————–
https://www.connaissancedesenergies.org/peut-on-stocker-l-electricite
Par voie directe ou indirecte, le stockage de l’électricité est actuellement limité et coûteux. Cette difficulté de stockage pénalise la gestion de l’équilibre entre demande et offre d’électricité sur les réseaux alors que ceux-ci intègrent une part croissante d’unités de production intermittentes. Elle contraint ainsi les réseaux à se dimensionner pour faire face aux pointes de demande et à parfois sous-employer leur appareil productif.
Stockage direct
- Par utilisation de matériaux supraconducteurs, il est possible sans déperdition d’énergie de stocker l’électricité. Cependant, ceux-ci requièrent des températures d’utilisation proches du zéro absolu (- 273,15°C) dont le maintien est techniquement aussi difficile que coûteux.
- Par utilisation de grands condensateurs qui ont toutefois des capacités de stockage limitées et dont les coûts ne permettant pas d’envisager leur exploitation à grande échelle.
Stockage indirect
- Par voie chimique, des batteries se chargent et se déchargent au gré des besoins. Cette voie fait l’objet de nombreuses recherches notamment dans les technologies lithium-ion.
- Par voie chimique, en craquant par exemple une molécule d’eau pour en récupérer l’hydrogène (électrolyse de l’eau) ensuite réinjecté dans les piles à combustible restituant une énergie électrique. Cette technique est qualifiée de « Power-to-Gas ».
- Par création d’un potentiel gravitationnel, il est par exemple possible de faire remonter de l’eau dans un barrage par exemple, grâce à des pompes actionnées électriquement qui peuvent ensuite relâcher l’eau au travers de turbines génératrices. Ces installations, dites « STEP » (Stations de Transfert d’Energie par Pompage), permettent de stocker d’importants volumes d’électricité.
- Par voie mécanique cinétique, un tambour sous vide peut être mis en rotation par un moteur électrique avec réversibilité.
- Par voie mécanique de compression, il est possible de faire monter la pression d’un gaz par des mécanismes fonctionnant à l’électricité, avec une possibilité de réversibilité.
————————————————–
Le Nobel de chimie 2019 a été attribué à John Goodenough, Stanley Whittingham et Akira Yoshino pour l’invention de la batterie lithium-ion. La mobilité électrique, aussi bien pour le smartphone que pour la voiture, est en effet l’un des enjeux majeur de la recherche industrielle. Le dossier proposé aborde le stockage électrochimique d’énergie avec les batteries lithium-ion, leur fonctionnement et leurs problèmes…
——————————
Tous les documents indiqués sont téléchargeables à l’adresse DOCS (dossier lithium-ion).
—————————
Document de consigne pour l’étude : [1-lithium-ion.pdf]
Document à exploiter :

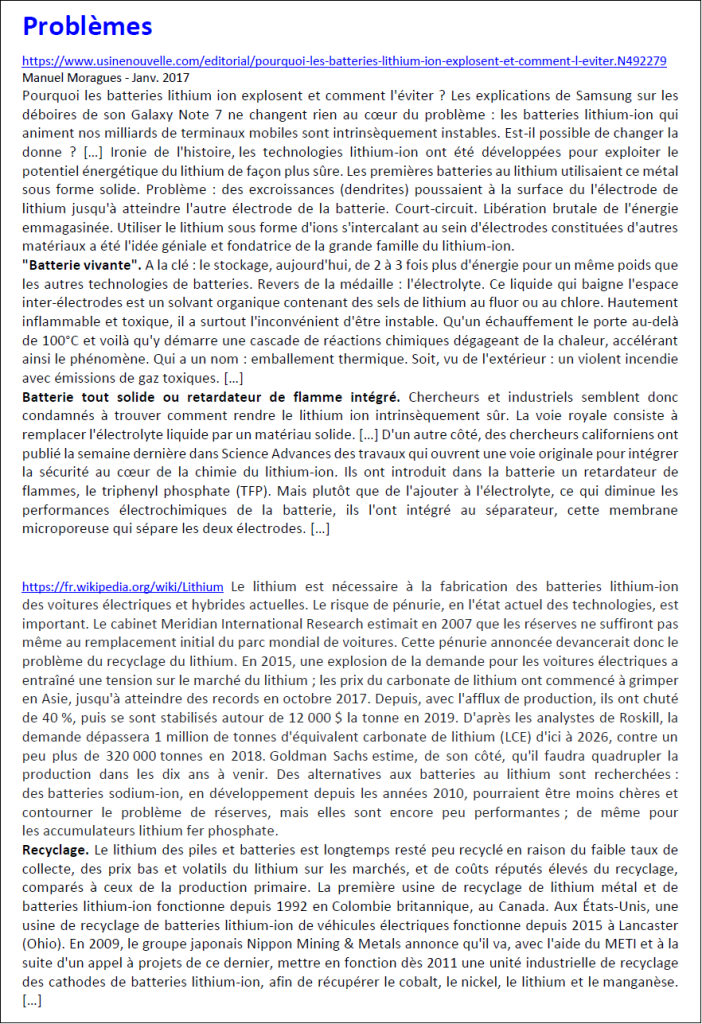

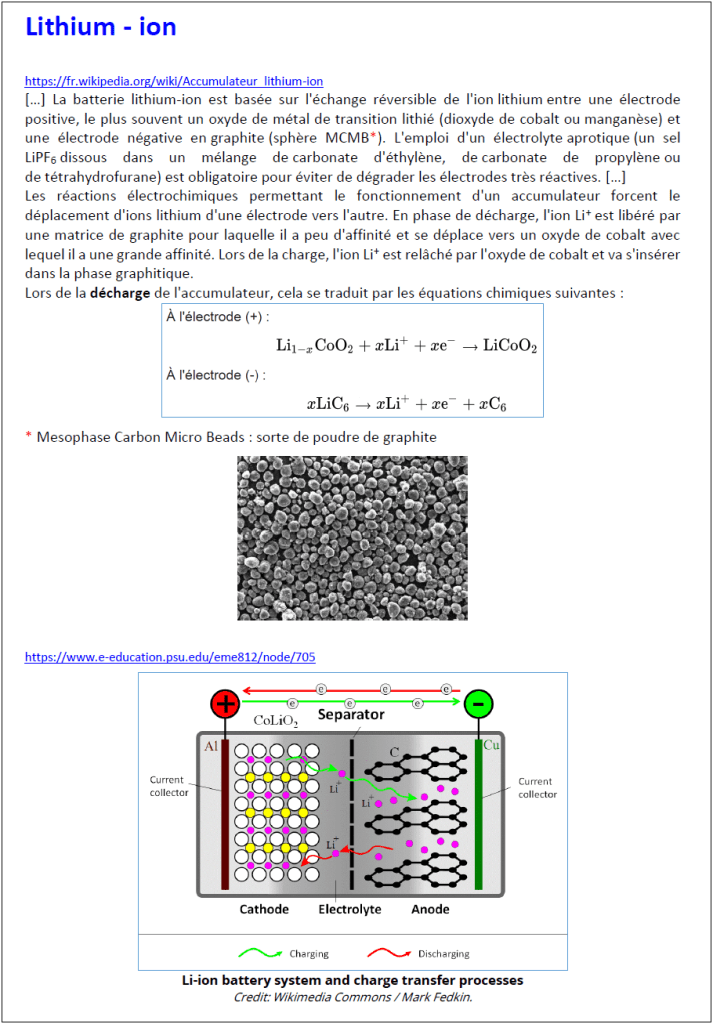

[lithium-ion.pdf] [problemes.pdf]
[charge-rapide.pdf] [contrepoints.pdf]

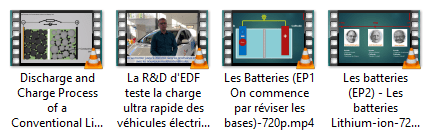

Exemple de vidéo :
Discharge and Charge Process of a Conventional Lithium-Ion Battery Cell
TUM EES
——————————
Tous les documents indiqués sont téléchargeables à l’adresse DOCS (dossier lithium-ion).
—————————————————————————-
