Ondes (8) – Franges

thinfilminterference-freeze-top-2-640x360

https://sciencedemonstrations.fas.harvard.edu/presentations/thin-film-interference

4445434868_b715ec34d9_z



Diffraction et franges d’interférence en lumière blanche.



——————————————————-

Tous les documents indiqués dans ce qui suit sont téléchargeables à l’adresse DOCS (dossier ondes (8) franges).

—————————————–



Le traitement d’une image permet d’extraire les canaux RVB  et de vérifier (sommairement) la proportionnalité entre la longueur d’onde et :

  • l’interfrange d’interférence
  • la largeur de la tache centrale de diffraction





1. Interférences

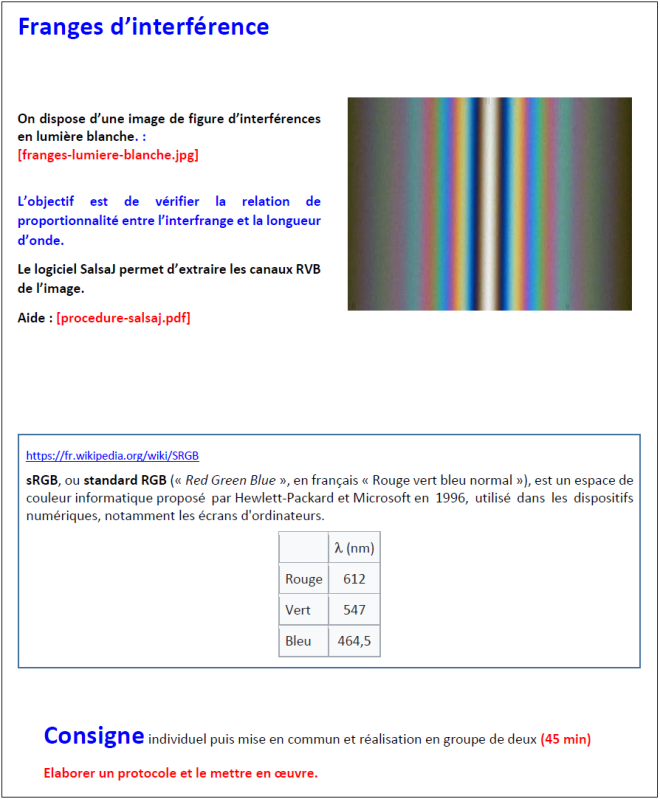

Document de travail : [1-franges.pdf]

Tutoriel Salsa : [procedure-salsaj.pdf]

1frangesinterf



proceduresalsaj





Et les résultats : dossier [résultats]

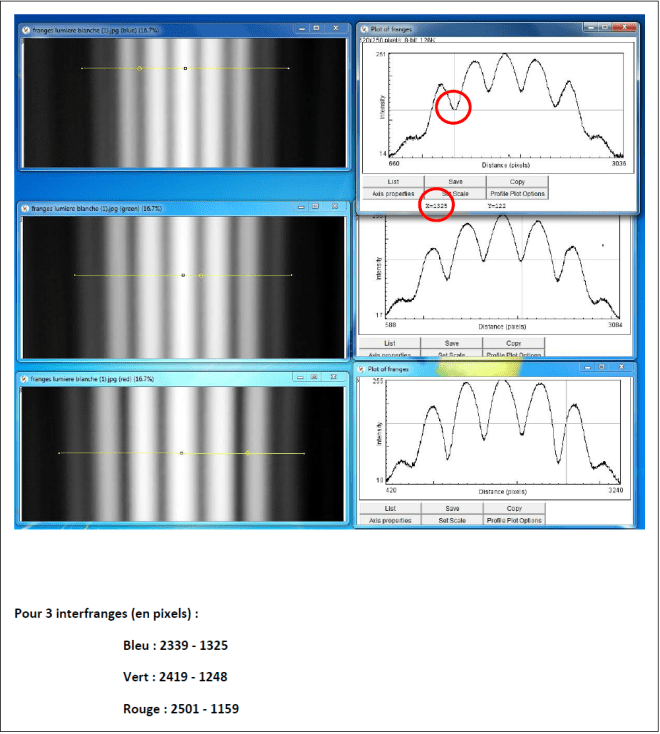

[resultats-franges.pdf] et [resultats-franges.xlsx]





resultatsfranges

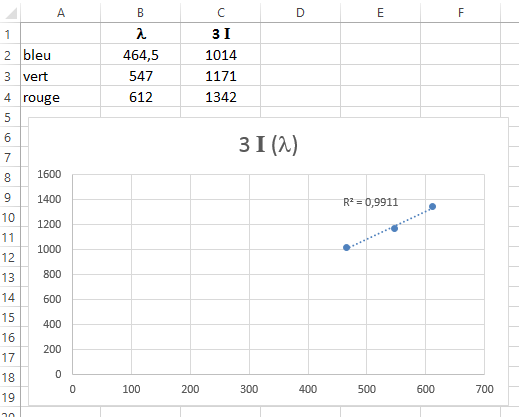

rsultinterfxlsx

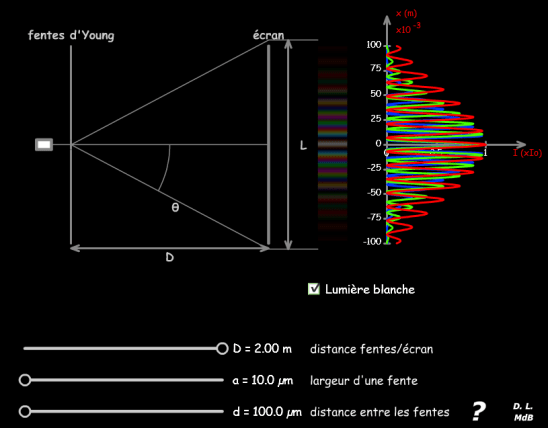

Et l’animation de D. Labatut : [young.swf]



anim





2. Diffraction

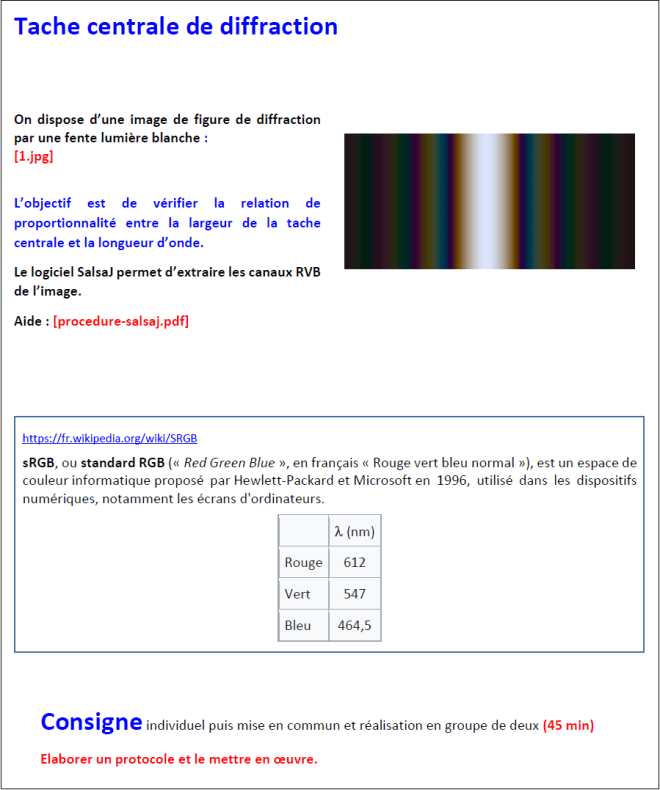

Document de travail : [2-diffraction.pdf]

Tutoriel Salsa : [procedure-salsaj.pdf]



diffraction

Et les résultats : dossier [2-résultats]

[resultats-diffraction.pdf] et [resultats-diffraction.xlsx]

profils

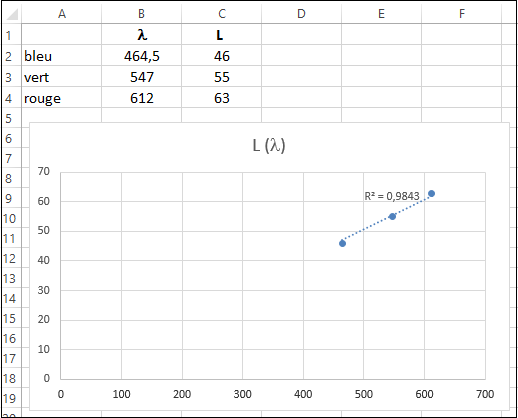

resultatxlsx



——————————————————-

Tous les documents indiqués dans ce qui suit sont téléchargeables à l’adresse DOCS (dossier ondes (8) franges).

docs1

docs2docs3

docs1

docs2

——————————————————————–
