Résistance

resistor-color-codes

https://www.build-electronic-circuits.com/resistor-color-codes/



Il s’agit d’une activité expérimentale (niveau Quatrième), l’étude de la caractéristique U(I) d’une résistance (résistor). On utilise dans un premier temps le matériel usuel avec une exploitation des résultats sous tableur. Dans un second temps on met en œuvre l’Exao.

Le document proposé est un diaporama qui peut être utilisé en autonomie par les groupes de travail. A chaque étape l’enseignant peut appeler à la mise en commun des propositions sous forme d’animation tableau (en utilisant le diaporama comme support).

———————————————-

Les documents sont téléchargeables à l’adresse DOCS (dossier resistance).

————————————————————



Deux versions disponibles : [caractéristique-r.pptx] et caractéristique-r.pdf].

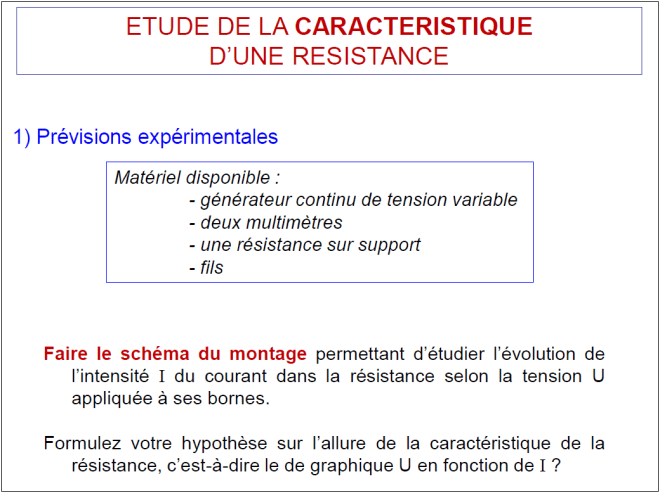

etude1

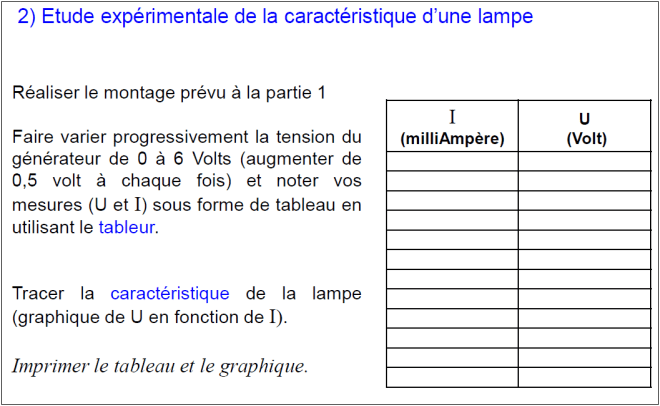

etude2

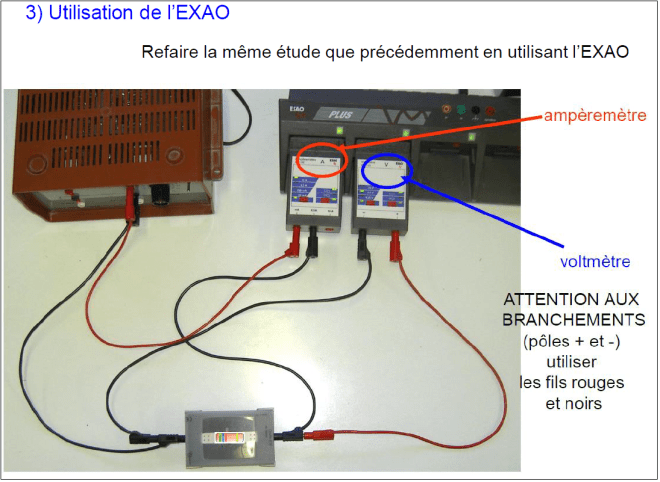

etude3

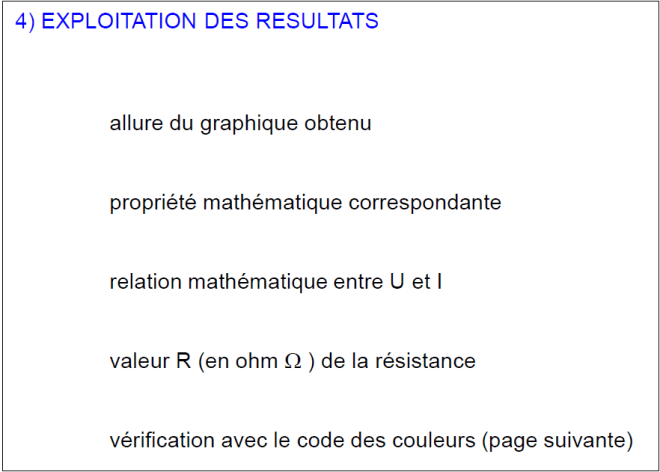

etude4

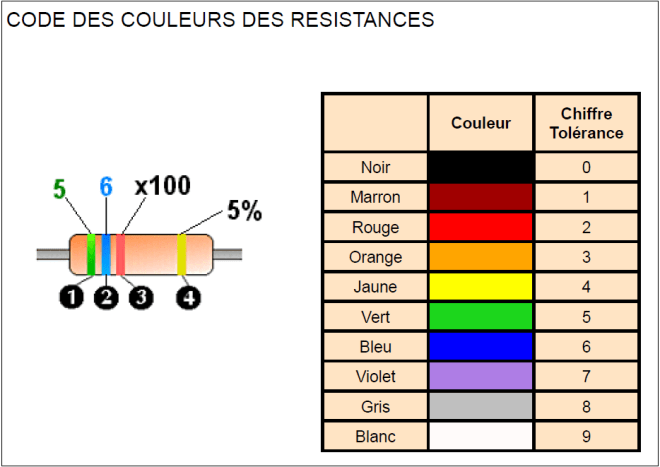

etude5

Cette activité peut être transposée à l’étude de la caractéristique d’une petite lampe à filament classique, avec les modifications nécessaires : [caractéristique-l.pptx] et caractéristique-l.pdf].

———————————————-

Les documents sont téléchargeables à l’adresse DOCS (dossier resistance).

docs

————————————————————
