La machine de Newcomen

https://fr.wikipedia.org/wiki/Machine_de_Watt

Une solution pour drainer les mines profondes a été inventée par Thomas Newcomen qui a développé un « moteur atmosphérique » travaillant également sur le principe de vide. Il utilise un cylindre contenant un piston mobile relié par une chaîne à une extrémité d’un balancier qui actionne une pompe de remontée mécanique à partir de son extrémité opposée. Au bas de chaque course du piston, de la vapeur est autorisée à pénétrer dans le cylindre en dessous du piston, poussant celui-ci vers le haut. Au sommet de la course, la vanne permettant à la vapeur d’entrer dans le cylindre était fermée, et de l’eau froide brièvement injectée dans le cylindre. Cette eau condense la vapeur et crée un vide partiel au-dessous du piston, en le tirant vers le bas et permettant ainsi de soulever
l’extrémité opposée de la poutre. Lorsque le piston est en bas, le cycle se répète.

800px-Maquina_vapor_Watt_ETSIIM

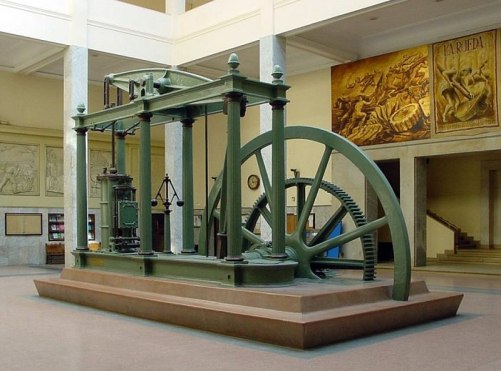

Machine de Watt à balancier Napier & Son de 1859



——————————————————-

Tous les documents indiqués dans ce qui suit sont téléchargeables à l’adresse DOCS (dossier energie (10)).

—————————————–



On compare les performances énergétiques des convertisseurs énergétiques et les types d’énergie concernés dans divers « systèmes ».

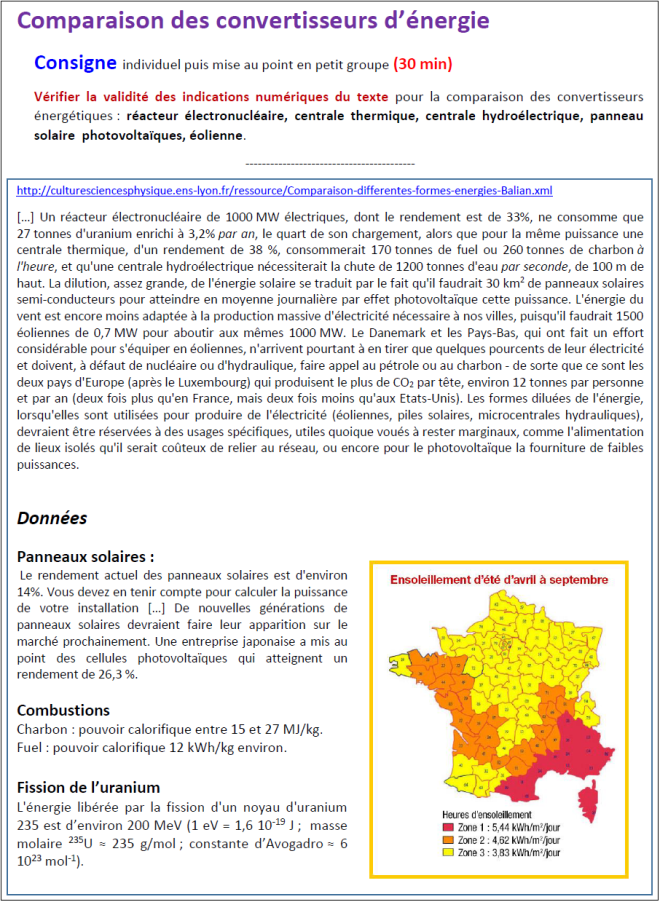

Document de travail : [1-comparaisons.pdf] et [2-schemas.pdf]

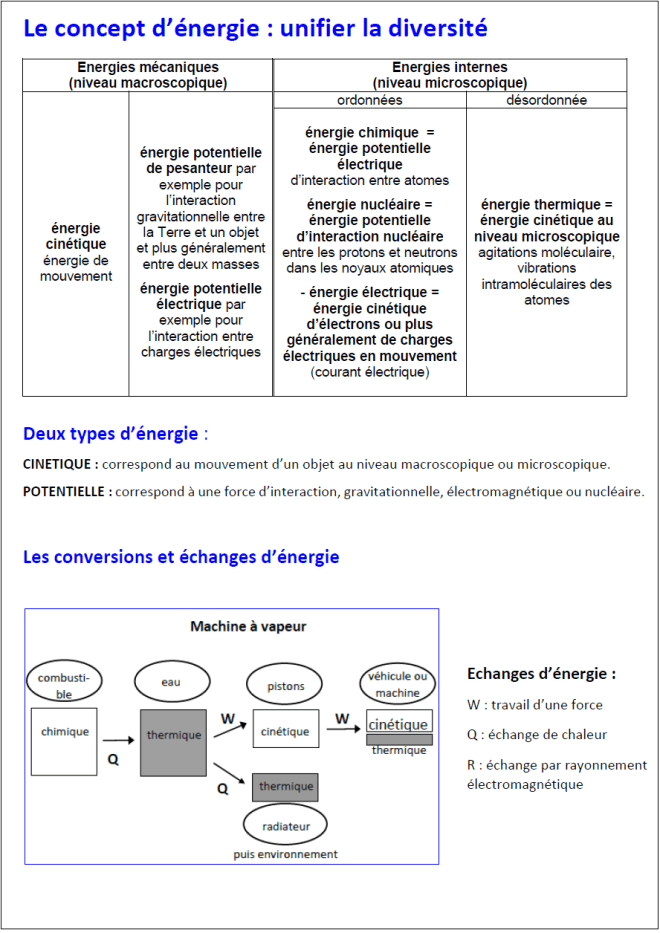

Documents d’aide : [energies.pdf] et [energie.swf] (animation d’Adrien Willm).



1comparaison

2schemas

schemas1

schema2

schema3

schema4

energie

swf2

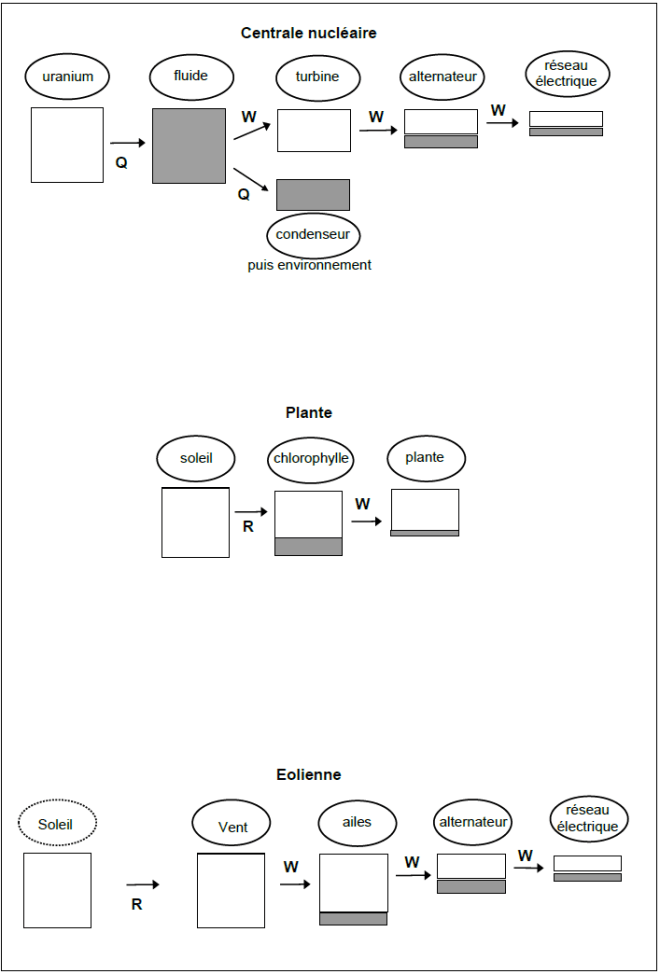

Et un corrigé : [schemas-corrige.pdf]

schemacorrige



——————————————————-

Tous les documents sont téléchargeables à l’adresse DOCS (dossier energie (10)).

docs

—————————————————————————————————-
